防城港务集团
3#斗轮机液压驱动系统远程在线监测
故障诊断分析报告
客户名称：防城港务集团
设 备：3#斗轮机液压驱动系统
感谢使用斗轮机液压驱动系统远程在线监测系统（RMS），经过系统监测运行诊断，发现3#斗轮机存在如下问题：

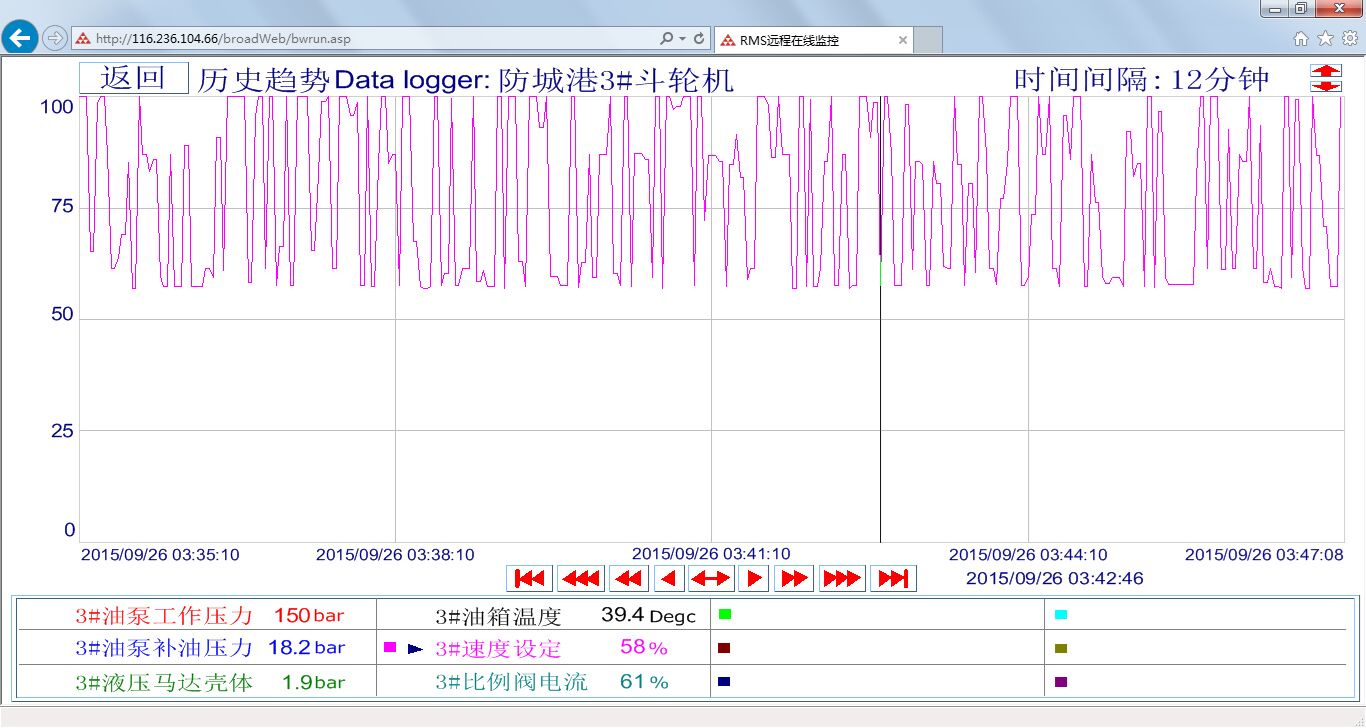

1、斗轮机速度设定不稳定、异常波动，如图1：
图 1 (异常的速度设定曲线)

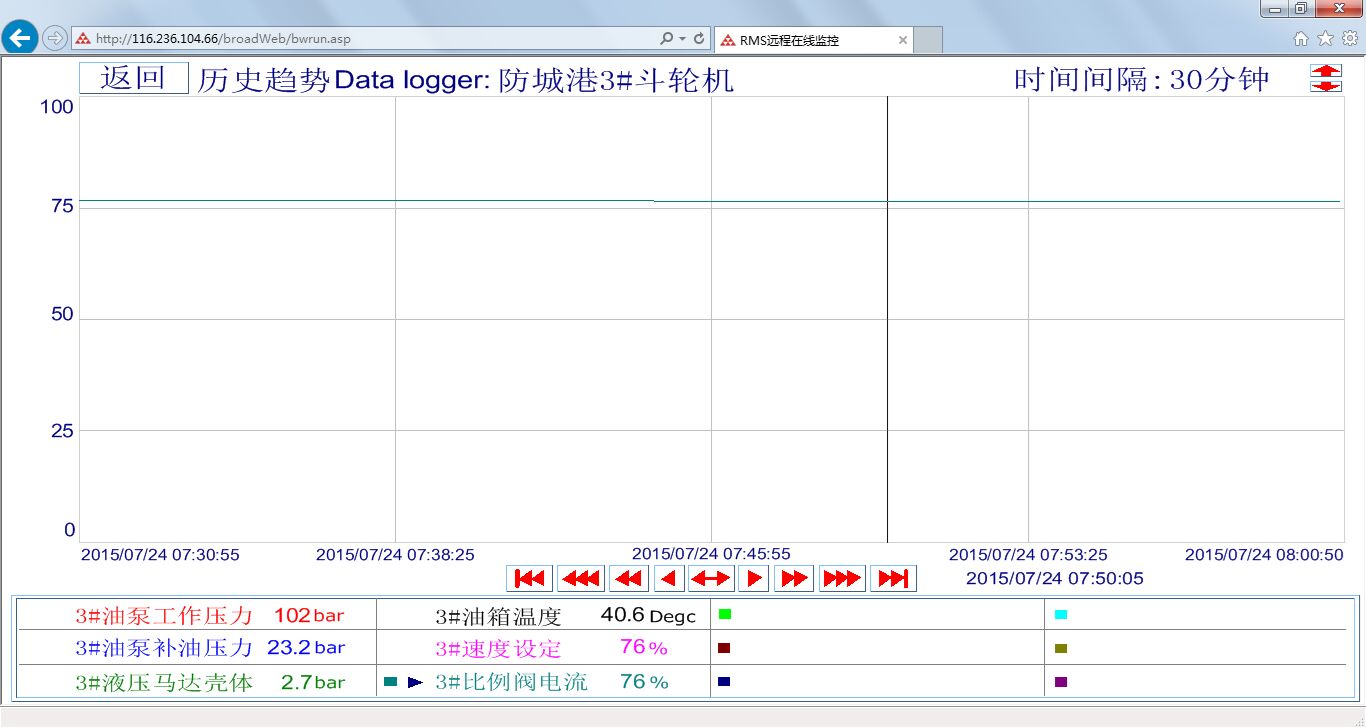

以下是正常的速度设定曲线，如图2：
图 2 (正常的速度设定曲线)
原因：斗轮机调速开关损坏
影响：斗轮转速不稳定
措施：更换调速开关
2、油泵比例阀控制电流不稳定、异常波动，如图3：
图 3 (比例阀电流曲线异常波动)

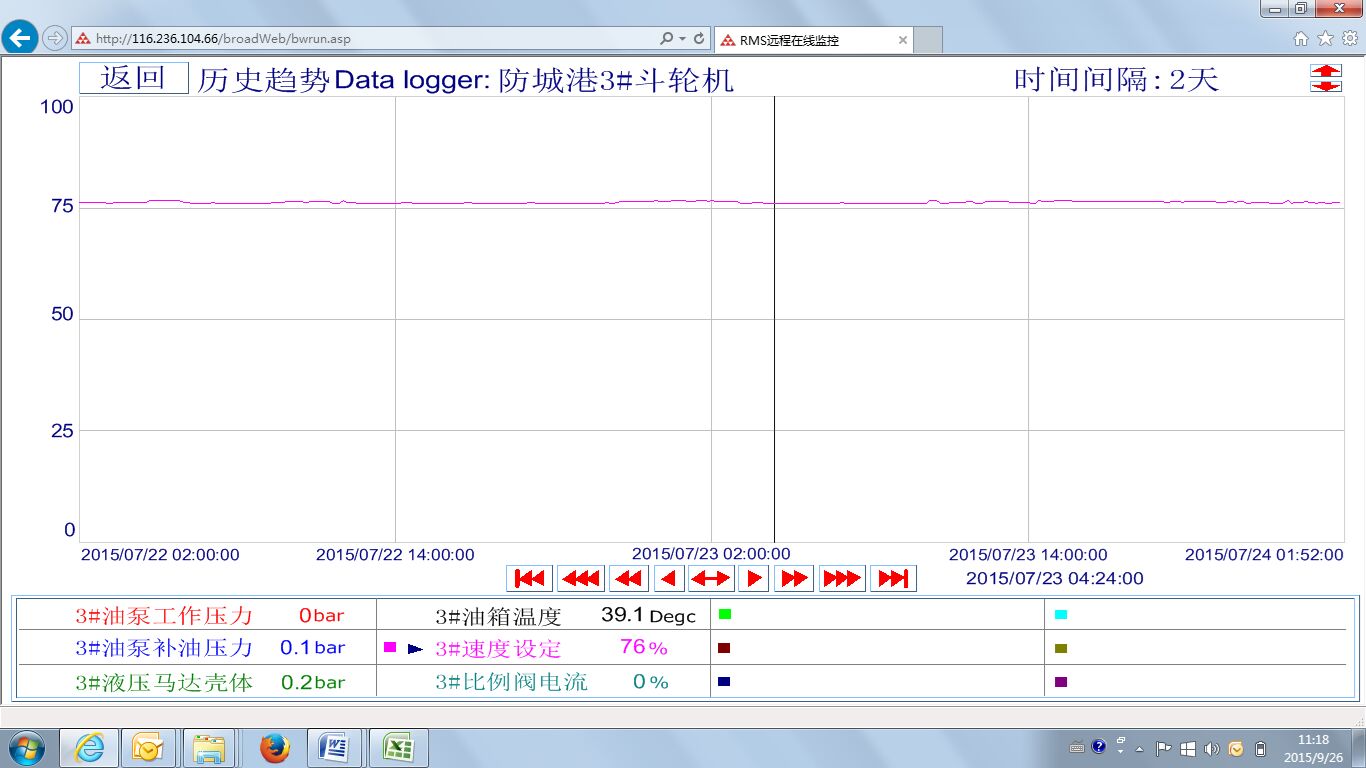

以下是正常的油泵比例阀控制电流曲线，如图4：
图 4 (正常的比例阀电流曲线)
原因：斗轮速度开关损坏或Spider控制器损坏
影响：斗轮转速不稳定
措施：更换调速开关、检查 Spider控制器

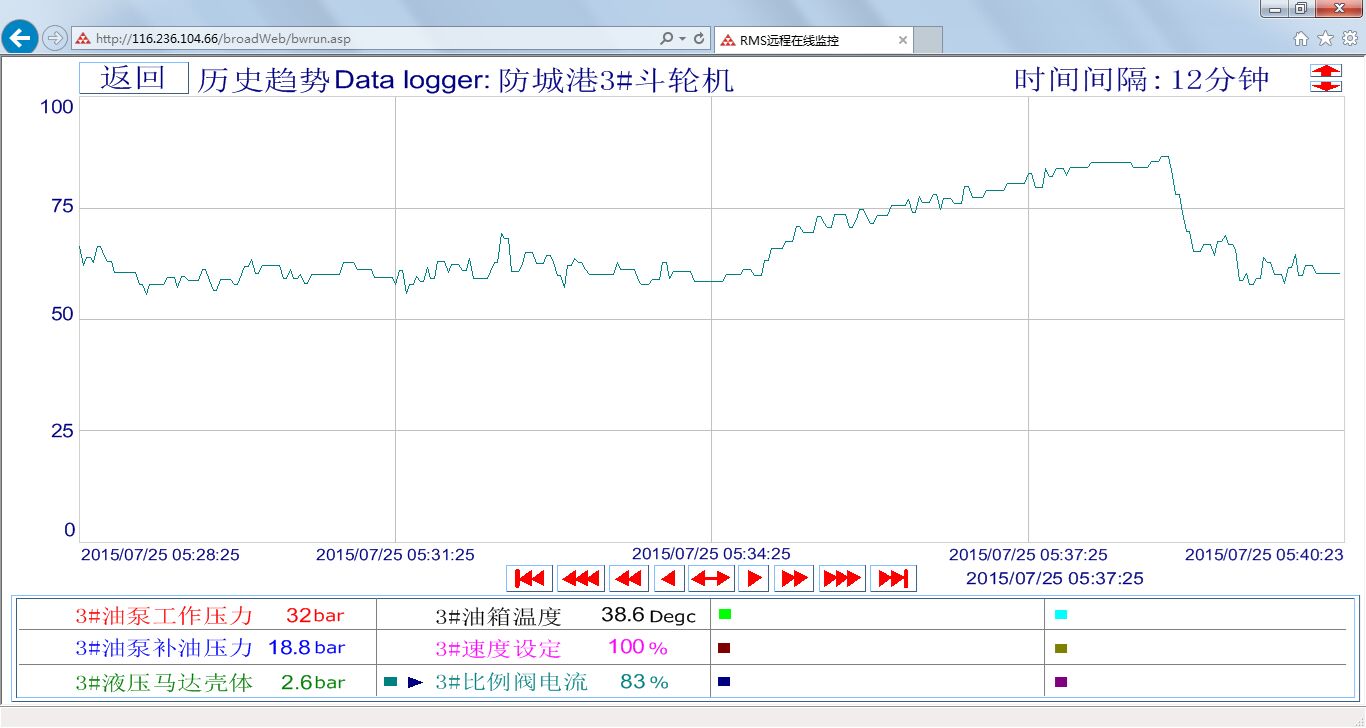

3、斗轮经常超载运行，系统工作压力达到最大值，斗轮经常停转。图5
图 5(工作压力曲线)
原因：斗轮超载运行
影响：斗轮取料过程中经常堵转或停转
措施：规范斗轮司机取料操作流程与方法

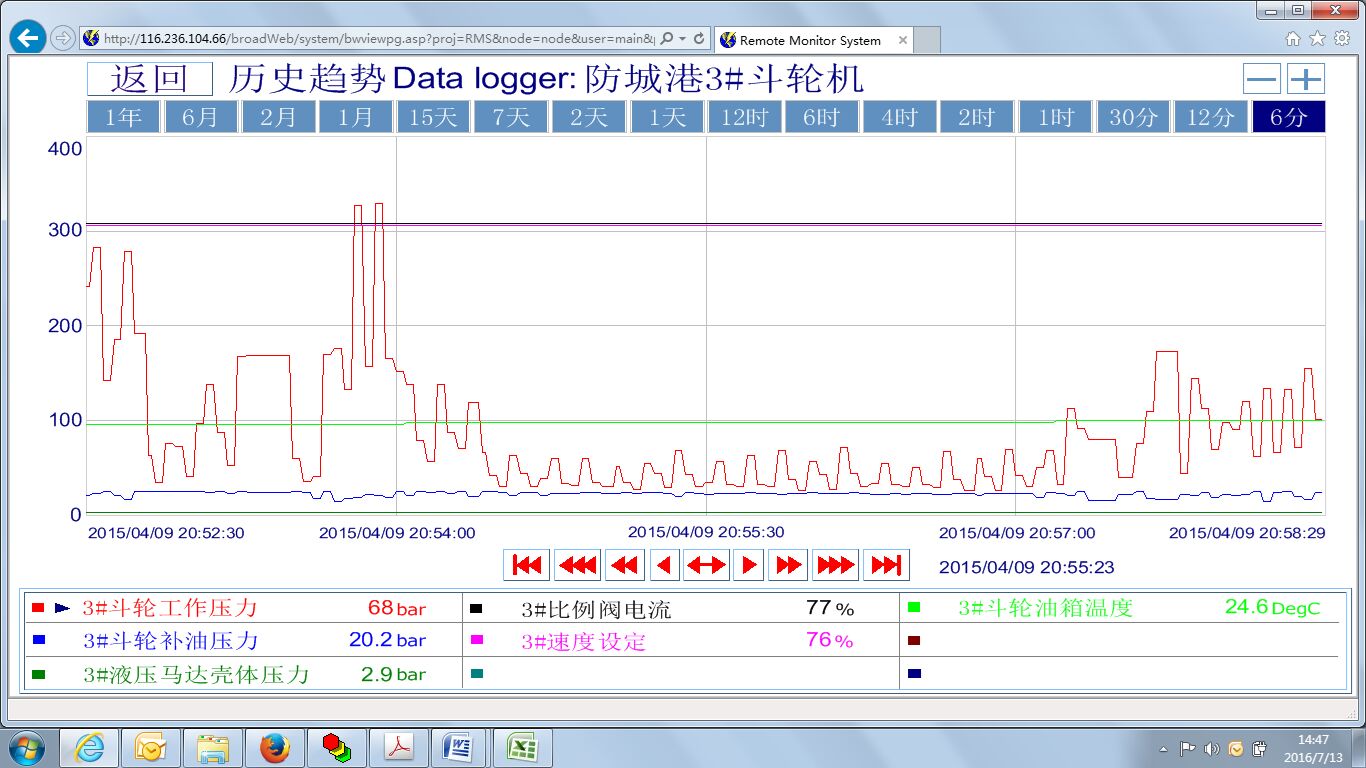

4、斗轮空载运行时，工作压力波动大。图6
图6 工作压力曲线
原因：斗轮体形变使重心偏移或轮斗内堆积矿粉；
影响：液压马达无效扭矩增大，重载取料时无法达到额定的取料量；
措施：检查斗轮体、清理轮斗内矿粉。
编辑：唐益民
电话：135 6451 5727 |
