赫格隆CA140替换MA141改造方案
发布时间:2017/4/6 15:53:06 浏览次数:967

一、 改造目的:


目前在市场上早期制造的设备配套赫格隆MA141系列液压马达驱动。在多年使用后这些马达已经出现一些问题,需要进行维修和保养。由于早期MA141马达已经不再生产,为了保证设备长期稳定的运行,现在使用全新的CA140马达替换MA141马达,保证设备正常工作。


二、改造方案:


1.   新旧马达安装尺寸对比:







马达型号

MA 141 C (旧型号)

CA140 C (新型号)

单位扭矩

141 N.m/bar

140 N.m/bar

单位排量

8.89 L/rev

8.8 L/rev

最大工作压力

350 bar

350 bar

最大转速

80 rev/min

220 rev/min

驱动轴尺寸

Ø140x84 mm

Ø140x84.5 mm

主油口尺寸

SAE 1- 1/2″6000 psi

SAE 1- 1/4″6000 psi

泄油口尺寸

BSP 1-1/4″

BSP 3/4″

马达最大直径

Ø828 mm

Ø600 mm

马达最大宽度

738 mm

505 mm

双扭力臂型号尺寸

DTMA141-1170x780 mm(高)

DTCA140-1165x780 mm(高)

安装法兰

Ø520-UNC 3/4″x24 mm

Ø560- Ø 22x21 mm

轴端到法兰距离

139 mm

229 mm

2.    改造项目:


2.1 马达的各项性能参数对比,新马达的性能参数可以满足旧马达的应用工况。


2.2 马达的主油口和泄漏油口尺寸不一样,可以通过更换软管接头尺寸或加过渡接头来解决。


2.3 马达的外形尺寸完全不一样,新马达在外形尺寸和重量方面都小于旧马达,正常情况下不会受到设备结构的影响。


2.4 马达的扭力臂法兰和轴向安装距离不一样,须从新加工折弯扭力臂,使新马达扭力臂安装销孔位置和旧马达的扭力臂安装销孔位置重合,这样就可以使用原来旧马达的扭力臂支腿。


三、使用要求:

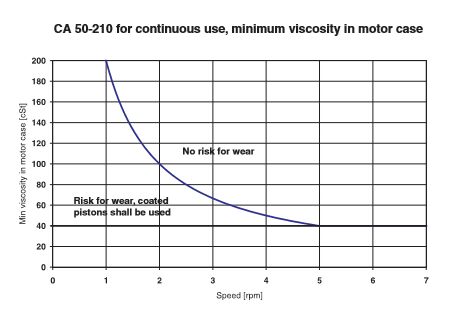

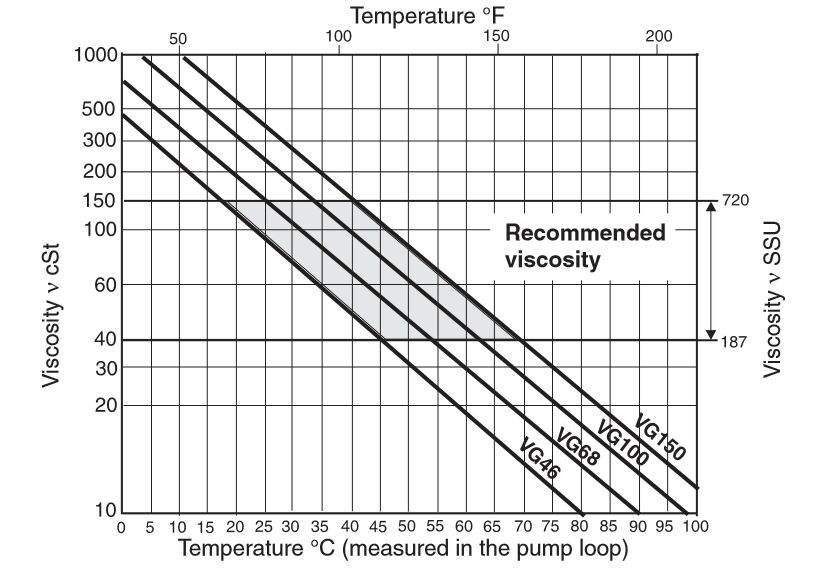

赫格隆马达对液压油的要求是:在运行温度下油液的粘度为40-150cSt,也就是在连续运行下,油液的粘度最小值为40cSt。当使用转速低压5rev/min时,须使用特殊涂层柱塞和提高运行粘度(见下图)。















注意:

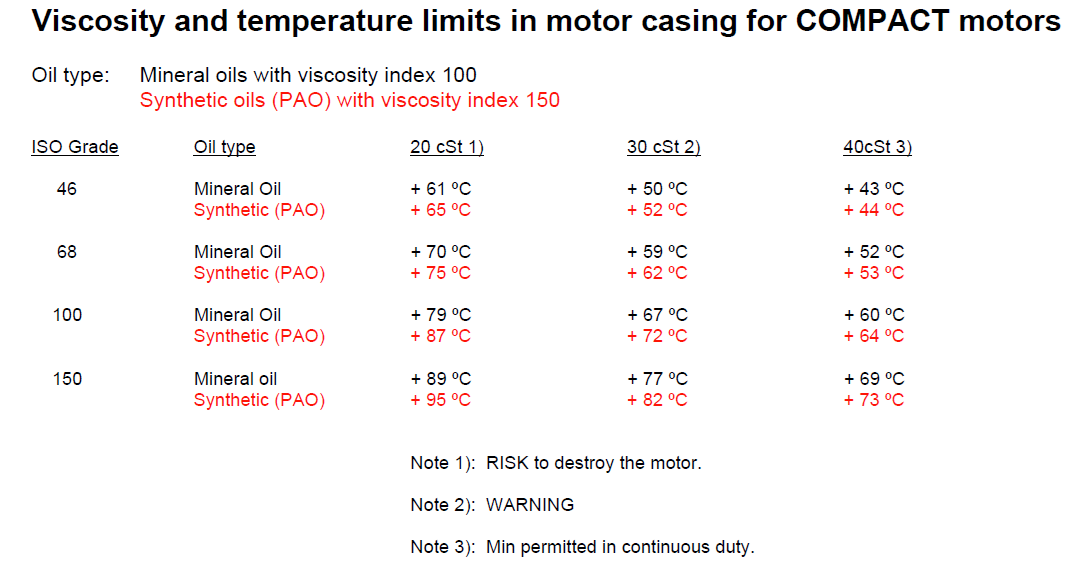

由于MA141马达滚子、柱塞结构和CA140马达的不一样。MA141马达滚子、柱塞等运动部件为滚动摩擦副、CA140马达滚子、柱塞等运动部件为滑动动摩擦副,因此CA140马达对液压油的粘度要求更高。所以使用CA140时须满足以下要求:


● 液压油:ISO VG100 抗磨液压油,推荐:美孚 DTE-27。

 系统清洁度:NAS 1638 7级。

 马达壳体温度:小于60℃。

 增加马达壳体冲洗回路。


安装CA140到系统上前,须提前准备VG100的液压油、系统须彻底清洗及中间管道冲洗、壳体上安装温度传感器、系统安装安装RMS以确保系统的安全稳定运行。



四、总结:


通过以上技术分析,从性能参数、外形和连接尺寸、使用要求(粘度、温度、转速)等进行改造,可以保证替换马达长期稳定工作。







编辑:闫德奇
